Jugando con un FireWall Cisco PIX

23 October 2009 in Technology

La siguiente entrada está inspirada en uno de mis tantos quices y que aparte de haber sido divertido, me costó un poco entenderlo al momento de estudiarlo.

A continuación hablaremos un poco del uso, funcionamiento y configuración de un FireWall Cisco PIX, éste dispositivo a pesar de no ser la última tecnología en el mercado tiene las siguientes ventajas o características

FireWall IP
Integración de NAT (Network Address Tranlation) y PAT (Port Address Translation) y WildCard
S.O. propio llamado Finesse (Fast InterNEt Server Executive), conocido generalmente como PIX O.S.
Trabaja a nivel de capa 3
Permite control para conexiones a nivel de capa 4, ésto por el simple hecho de que la cabecera de ésta capa contiene los puertos y direcciones IP.
Fácil uso de ACL (Access Control List)
Filtrado por protocolos
Permite acceso por Telnet y SSH
Administración por cli (interface de linea de comandos) o una GUI (Ésta no la conozco)
Otras :)

Ahora, con el fin de intentar hacer un poco "práctica" la siguiente entrada tomaremos como ejemplo la realización de la siguiente configuración, con ciertas normas de filtrado:

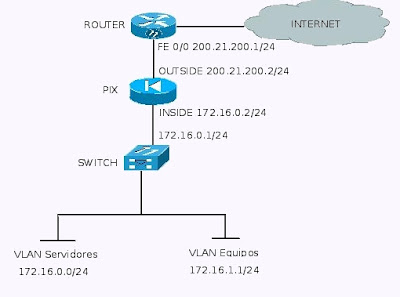

Diseño de red:

Datos importantes:

Se tiene el diseño de red mostrado en la anterior imagen, en la cual podemos se puede notar la conexión de una red con IP Privada (172.16.0.0) que tiene salida a Internet por medio de una IP Pública (200.21.200.1). Para el siguiente "ejemplo" configuraremos el FireWall Cisco PIX con las siguientes características:

Área de Servidores

Servidor Web: IP 172.16.0.10/24
Servidor de correo: IP 172.16.0.11/24
Servidor Proxy: IP 172.16.0.12/24
Servidor DNS: IP 172.16.0.13/24

Área de Equipos (usuarios normales)
Administración remota al equipo con IP 172.16.1.100/24
NAT con Pool Dinámico
Acceso a servidores sólo por puertos estándar autorizados
PCs con NAT sin acceso a Internet
Acceso por cualquier puerto al PC de administración

Solución

Para la solución analizaremos el archivo de configuración obtenido, de el cual a su vez se sobre-entienden los comandos a utilizar, el archivo resultante lo encuentras aquí

Ahora, en éste código lo importante son los siguientes campos a describir:

names: asignación de nombres a IP

names
name 172.16.0.10 web
name 172.16.0.11 correo

object-group: creación de grupos de acuerdo a protocolos, se asignan descripciones y puertos que soportan dicho protocolo (declarados por defecto en fixup protocol)

object-group service web tcp
description protocolos http
port-object eq www
port-object eq https

access-list outside_access_in: configuración de paquetes a enrutar que luego serán filtrados por las ACL, es decir asignación de IPs públicas para servidores o PCs dentro de la red privada

access-list outside_access_in permit tcp any host 200.21.100.14 object-group dns-tcp

ip address outside/inside: declaración de IPs de salida y entrada

ip address outside 200.21.200.2 255.255.255.224
ip address inside 172.16.0.2 255.255.0.0

pdm location: declaración de IP y máscara de servicios y equipos (PC) dentro de la red privada

pdm location web 255.255.255.255 inside
pdm location correo 255.255.255.255 inside
pdm location proxy 255.255.255.255 inside

global: declaración de IP(s) globales, ejemplo: rango de direcciones IP de salida

global (outside) 1 200.21.200.3 - 200.21.200.10

nat: declaración de NATs dinámicas (cualquier máscara, cualquier IP)

nat (inside) 1 pc10 255.255.255.255 0 0

static: declaración de NATs estáticas (usadas generalmente para los servidores)

static (inside,outside) 200.21.100.11 web netmask 255.255.255.255 0 0
static (inside,outside) 200.21.100.12 correo netmask 255.255.255.255 0 0
static (inside,outside) 200.21.100.13 proxy netmask 255.255.255.255 0 0

route outside/inside: declaración de IPs de entrada y salida para el router

route inside 172.16.1.1 255.255.255.0 10.10.10.1 1
route outside 0.0.0.0 0.0.0.0 200.21.200.2 1

ssh/telnet: declaración de servicios para acceder a una máquina específica

ssh 172.16.1.100 255.255.255.255 inside
ssh timeout 5

Bueno, éste ha sido el resultado de mis primeros contactos con dicho FireWall y creo que no fue tan "mala" como pensaba... definitivamente me encanta "jugar" con éstos dispositivos :)

Saludos!
